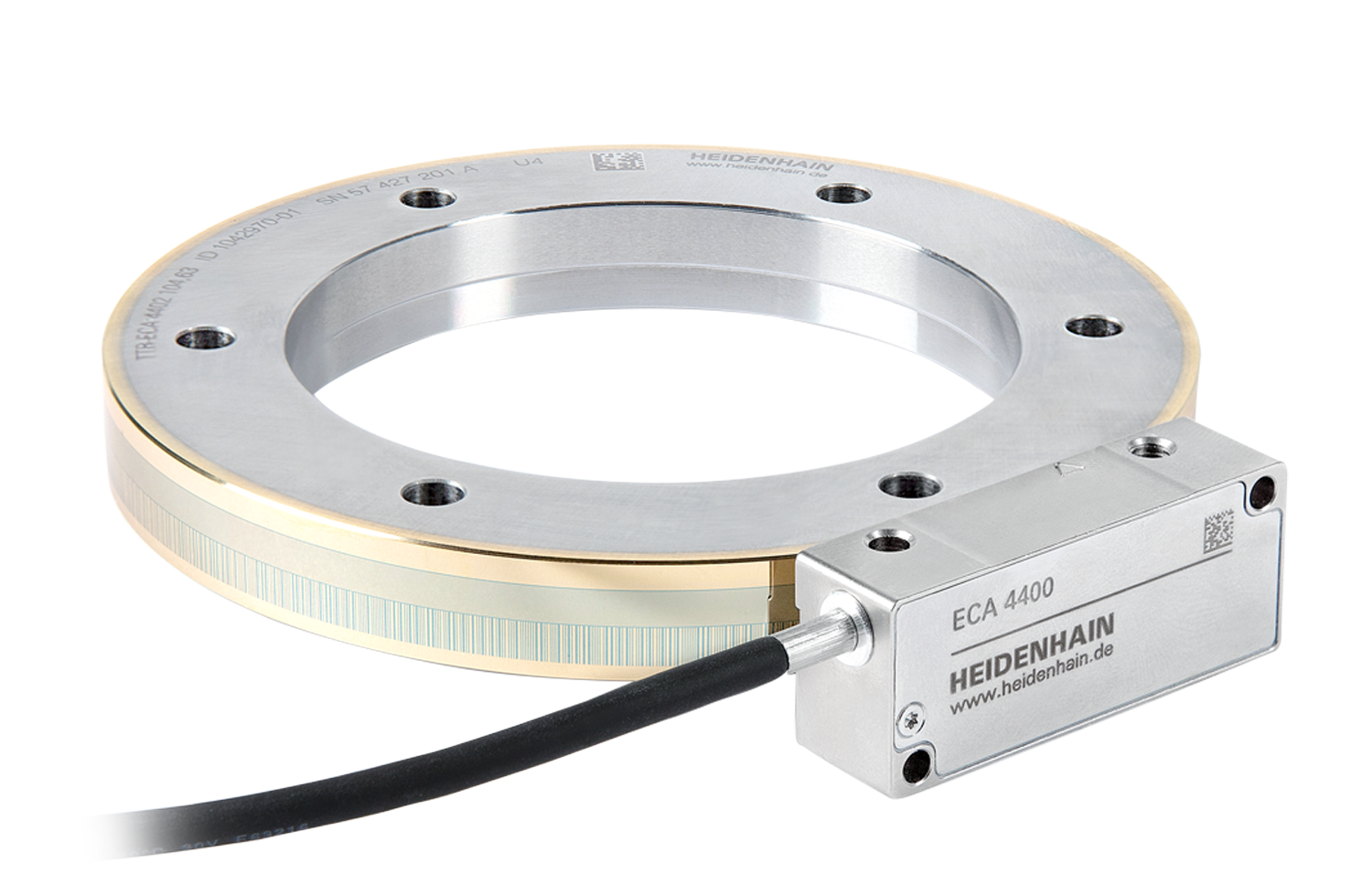

Serie ECA 4000

Sistemas angulares de medida ópticos y absolutos para las más elevadas exigencias de precisión

  • Precisión muy elevada y muy buena calidad de la señal
  • Tambor graduado de acero con centrado a tres puntos o collar de centrado
  • Precisión de la graduación: de ±1,5" a ±3"
  • Número de impulsos: de 8195 a 44 000
  • Periodo de señal: 40 μm
  • Diámetro: de 104 mm a 560 mm
  • Interfaces: EnDat 2.2, Fanuc, Mitsubishi, Panasonic

Captación fiable

Gracias a sus grandes campos de palpación y su procesamiento especial de la señal, los sistemas angulares de medida de la serie ECA 4000 garantizan la máxima fiabilidad de palpación. La graduación robusta y las altas tolerancias de montaje y operación hacen que todo el sistema sea fiable.

De uso universal

Una amplia gama de diámetros de tambor, geometrías de tambor, precisiones de graduación e interfaces permite un uso universal: ejes rotativos de alta precisión en máquinas herramienta, cabezales de alta velocidad y aplicaciones muy precisas en metrología y la industria electrónica.

Diseño orientado a la práctica

Información del producto

Pulse en uno de los símbolos + para ver más información sobre el producto.

feature hotspot
hotspot

Posibilidad de diagnóstico

Los sistemas angulares de medida de la serie ECA 4000 ofrecen una interfaz de diagnóstico para los controles numéricos más habituales de las máquinas herramienta.

hotspot

Montaje sencillo sin pérdidas de precisión

Esta versión grande del tambor evita las pérdidas de precisión durante el montaje. Gracias al centrado de tres puntos, el montaje es rápido y fácil.

Variantes del producto

Los sistemas angulares de medida modulares constan de un tambor graduado y un cabezal captador. En las listas, seleccione los dos componentes que correspondan. Si desea asesoramiento adicional, póngase en contacto con nuestro departamento de ventas por teléfono, correo electrónico o a través del formulario de contacto.
