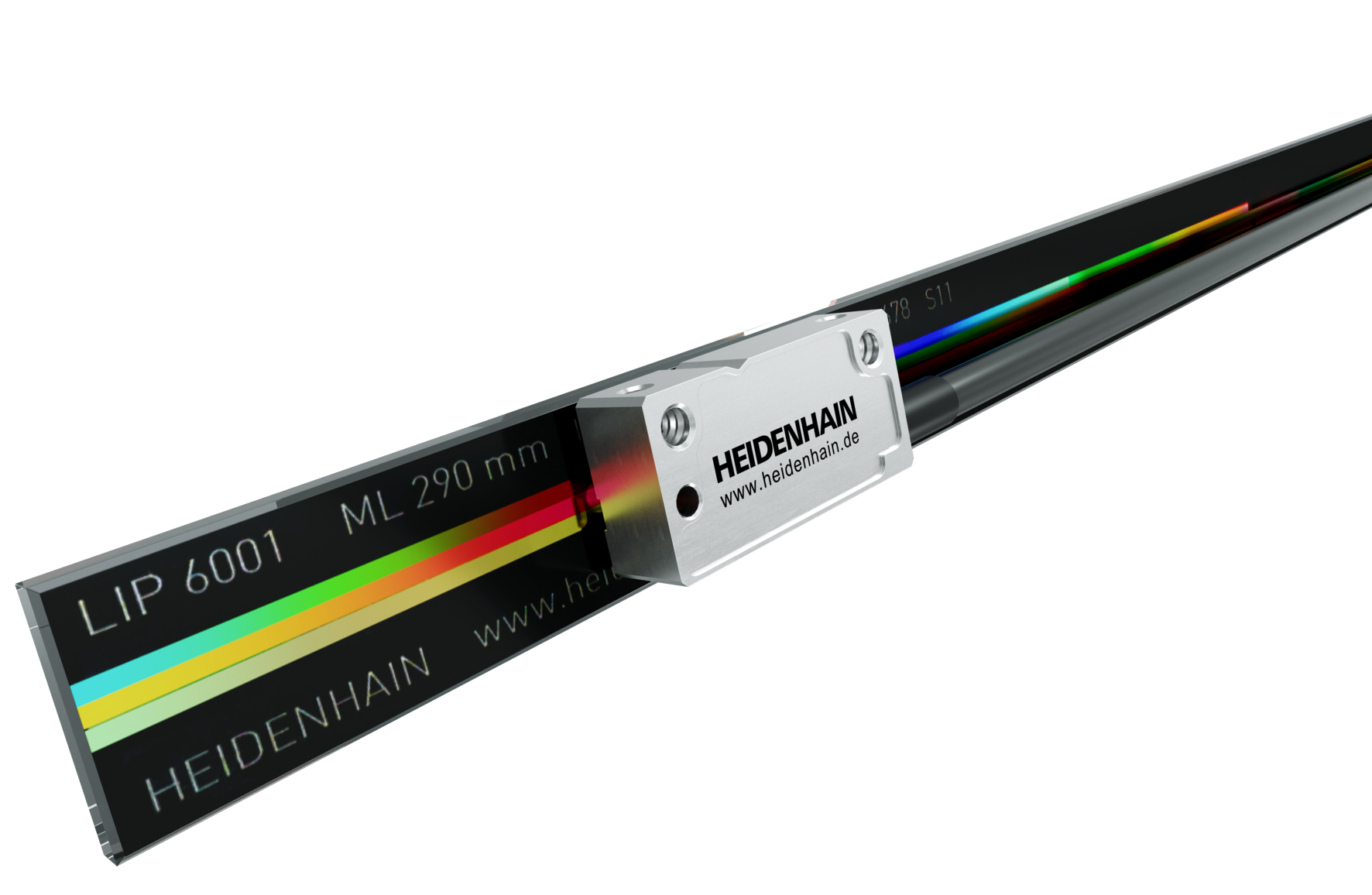

Serie LIP 6000

Los sistemas lineales de medida abiertos LIP funcionan según el principio de palpación interferencial. Una retícula de fases, que se aplica a un soporte graduado fabricado en cerámica de vidrio, sirve como soporte de medida. Los sistemas lineales de medida destacan por utilizar pasos de medición pequeños sin renunciar a la máxima precisión.

El SIC HSP 1.0 de HEIDENHAIN garantiza una señal de palpación de alta calidad constante. Si la amplitud de señal disminuye, el ASIC se ajusta aumentando la corriente del LED. De este modo, la forma de la señal se mantiene en caso de ensuciamiento. Al mismo tiempo, el componente de ruido permanece bajo en el tiempo.

Los periodos de señal pequeños suelen requerir unas tolerancias de montaje muy pequeñas para la distancia que va desde el cabezal captador hasta el soporte de medida. Gracias a su amplio rango de tolerancias, los sistemas lineales de medida abiertos de HEIDENHAIN son especialmente fáciles de montar. Las tolerancias apenas influyen en la calidad de las señales de salida.

Su densidad de integración permite que estos sistemas de medida sean muy compactos y ligeros. Ofrecen diferentes posibilidades de montaje, por lo que se pueden utilizar en distintas aplicaciones. El soporte de medida puede adherirse o fijarse con mordazas, según sea necesario. El cabezal captador está disponible tanto con salida de cable izquierda como derecha.

La función de Homing integrada permite la detección de la posición y, por tanto, una referenciación más rápida del sistema. Esto supone una clara ventaja, especialmente en el caso de ejes con recorridos largos. La función de límite integrada permite detectar la posición final de forma segura sin tomar ninguna otra medida.





Un LED multicolor en el conector del LIP 6071 permite comprobar directamente las señales de palpación y la señal de la marca de referencia. Gracias a ello, durante el funcionamiento es posible llevar a cabo un control rápido de las funciones y una evaluación cualitativa sin utilizar ningún otro recurso.
