El TNC7 de HEIDENHAIN
El esperado portfolio HMI con el TNC7 basic compacto y el nuevo Override Controller OC 310 multifuncional
En la feria AMB, HEIDENHAIN presentará un amplio portfolio de opciones bajo el lema "Stairway to Sustainability: mayor productividad desde la primera pieza", que abre la puerta a soluciones individuales para aumentar la productividad, la calidad y la seguridad del proceso. Entre los controles numéricos presentados se encuentra el TNC7 basic compacto para 3+2 máquinas y el nuevo Override Controller OC 310 multifuncional.
En el estand de HEIDENHAIN y del Club TNC, los visitantes de la AMB tendrán la oportunidad de informarse sobre el catálogo ampliado de productos relativos al control numérico TNC7. Además de la conocida versión de 24", también está disponible un TNC7 de 19" con pantalla táctil más compacta y un rango funcional completo, el nuevo TNC7 basic con pantalla táctil de 16" para máquinas herramienta compactas y los puestos de programación TNC7. Con ellos podrá descubrir por su cuenta la experiencia de uso única de funciones como el MAS para configuración gráfica 6D, la monitorización de colisiones DCM o los ciclos de fresado trocoidal OCM. Asimismo, los asistentes podrán ver en acción el TNC7 en una presentación en directo.

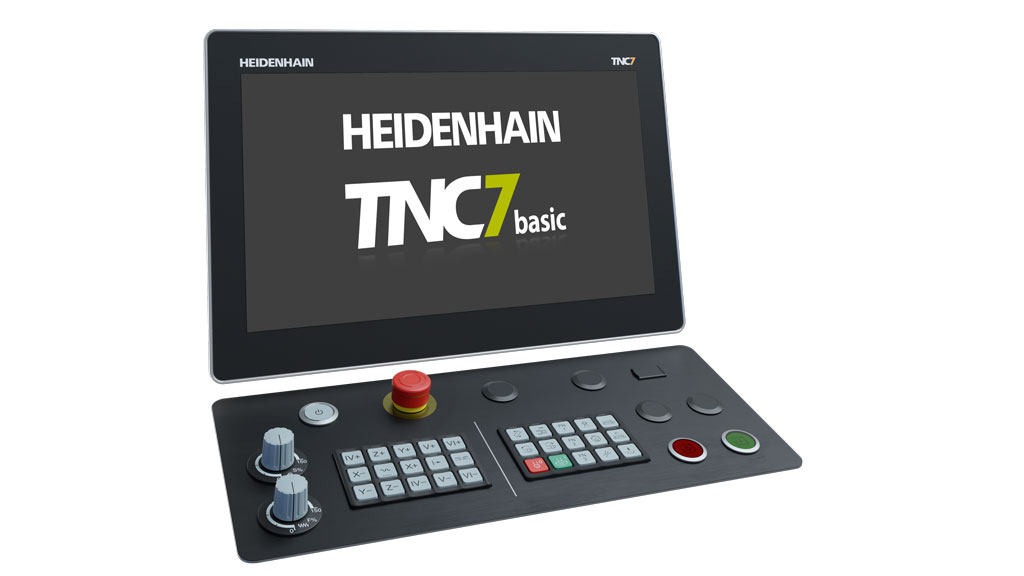

Portfolio de hardware versátil con el TNC7 basic compacto

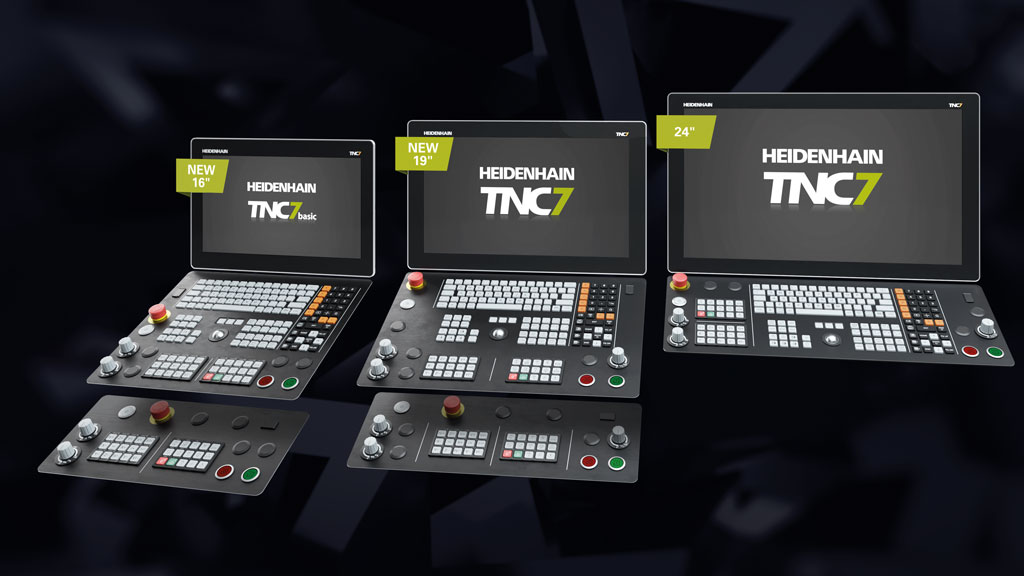

Tres nuevas variantes de hardware con pantallas de 24", 19" y 16" y diferentes teclados amplían las posibilidades de aplicación del intuitivo control numérico TNC7 de HEIDENHAIN. En la AMB de 2024, llama especialmente la atención la variante de 16" del TNC7 basic. Completa el portfolio de menor tamaño del TNC7 y ofrece a las máquinas compactas todas las ventajas típicas del TNC7, como el funcionamiento con 3+2 ejes. Esto implica que las características destacadas del TNC7 también están presentes en el sucesor del control numérico TNC 620: un monitor con resolución Full HD y un amplio paquete de opciones con funciones como MAS para configuración gráfica 6D, monitorización de colisiones DCM o ciclos de fresado trocoidal OCM que hacen que trabajar con la nueva generación de control numérico de HEIDENHAIN sea así de sencillo, rápido y seguro para el proceso.

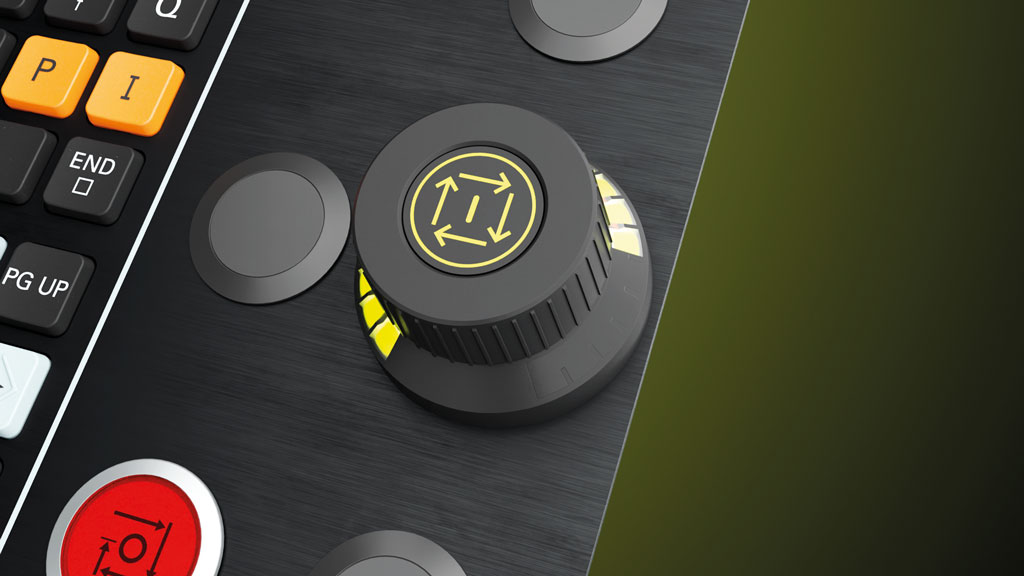

Novedad: el Override Controller OC 310 multifuncional para el TNC7
Dos potenciómetros en un elemento de mando multifuncional: el nuevo Override Controller OC 310 facilita considerablemente el trabajo en los controles numéricos TNC7. Con el OC 310, el usuario puede controlar el avance y la marcha rápida en un solo elemento de mando innovador. Es compatible con la nueva función de software "Parada condicionada", con la que se pueden ejecutar programas NC de forma intuitiva, cómoda y con una sola mano. El usuario puede definir de forma sencilla puntos de parada en el programa NC, en los que el control numérico se detendrá durante la ejecución del programa, por ejemplo, antes de una función de inclinación, durante el cambio de herramienta o en la transición de avance de mecanizado a marcha rápida. La respuesta háptica del Override Controller mediante vibración también facilita el uso diario en el taller.
Mecanizado más rápido
Mayor productividad desde la primera pieza, tanto en los lotes pequeños como en la producción automatizada, y no solo en el propio proceso de fabricación. Sobre todo, la puesta a punto debe ser rápida y sencilla. Esto no sólo reduce el tiempo necesario, sino también la huella de CO2. Con las funciones gráficas para la configuración en 6D de utillaje y piezas, el TNC7 ofrece en realidad dos ventajas: ahorro de tiempo y de energía.

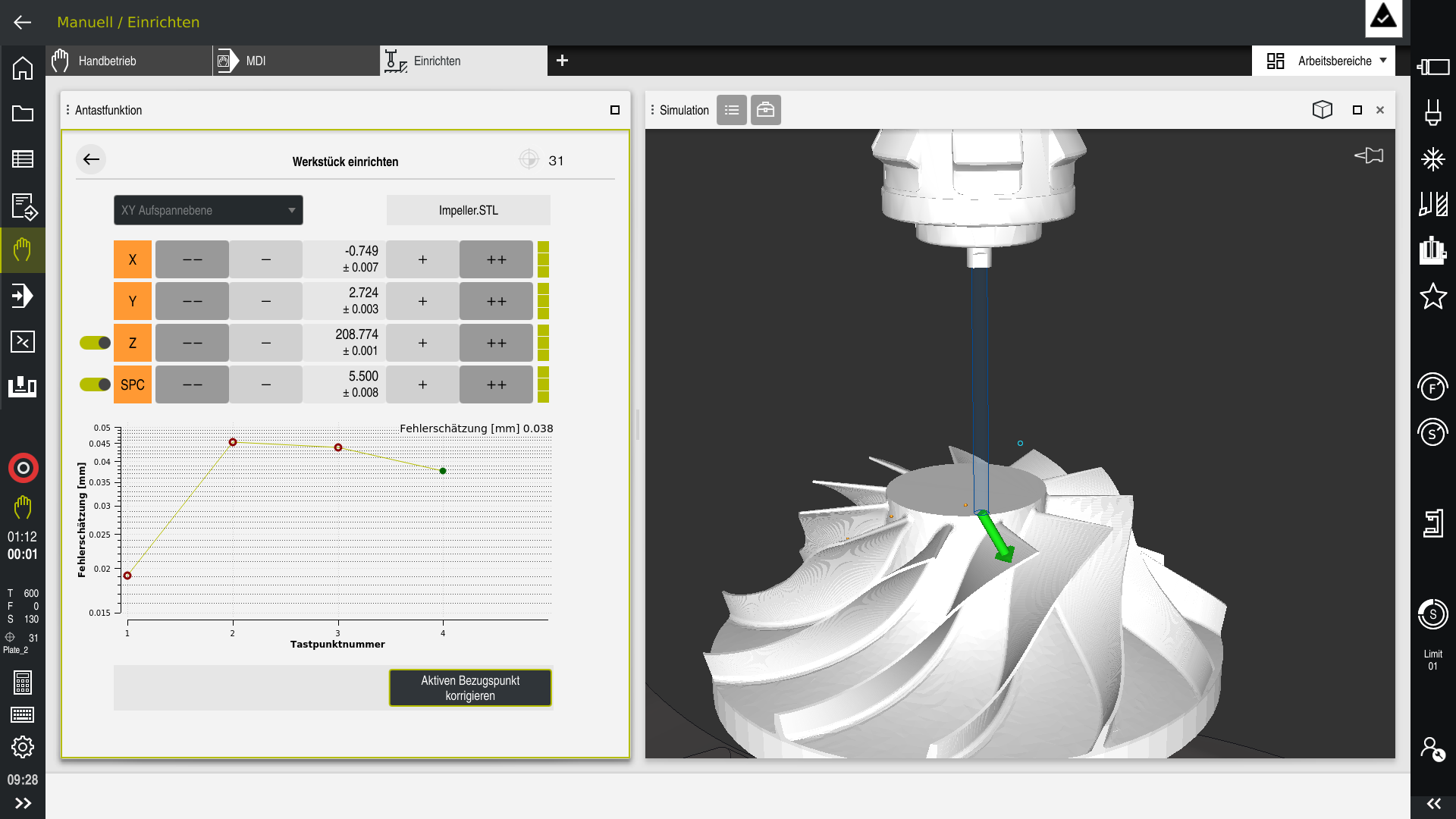

Con el soporte virtual, el usuario puede configurar los dispositivos de sujeción y las piezas de trabajo en el TNC7 de forma rápida, sencilla y fiable. La complejidad de la situación de sujeción es irrelevante. Tanto para torre de sujeción como para una pieza en bruto premecanizada sencilla o compleja: el TNC7 ofrece una guía interactiva paso a paso por todo el proceso. De este modo, la configuración de piezas complejas tarda cinco veces menos que con los ciclos de palpación convencionales. La medición 6D del utillaje forma parte de la monitorización dinámica de colisiones DCM ampliada; y para las piezas se dispone de la nueva opción MAS (Model Aided Setup).
Fresar con los valores de corte óptimos
El paquete de opciones TNC7 incluye también el fresado trocoidal optimizado OCM. La nueva generación de fresado trocoidal calcula automáticamente la mejor estrategia de fresado trocoidal para cualquier cajera e isla. El usuario especifica los contornos una vez y toma los parámetros de mecanizado óptimos de la calculadora de datos de corte integrada. El desbaste y el acabado son altamente productivos y especialmente cuidadosos con la herramienta, mientras que las funciones inteligentes de desbarbado de OCM garantizan bordes perfectos a lo largo del contorno programado. De este modo, el fresado trocoidal optimizado (OCM) ahorra tiempo y energía desde la programación hasta el mecanizado con la máxima fiabilidad del proceso.
