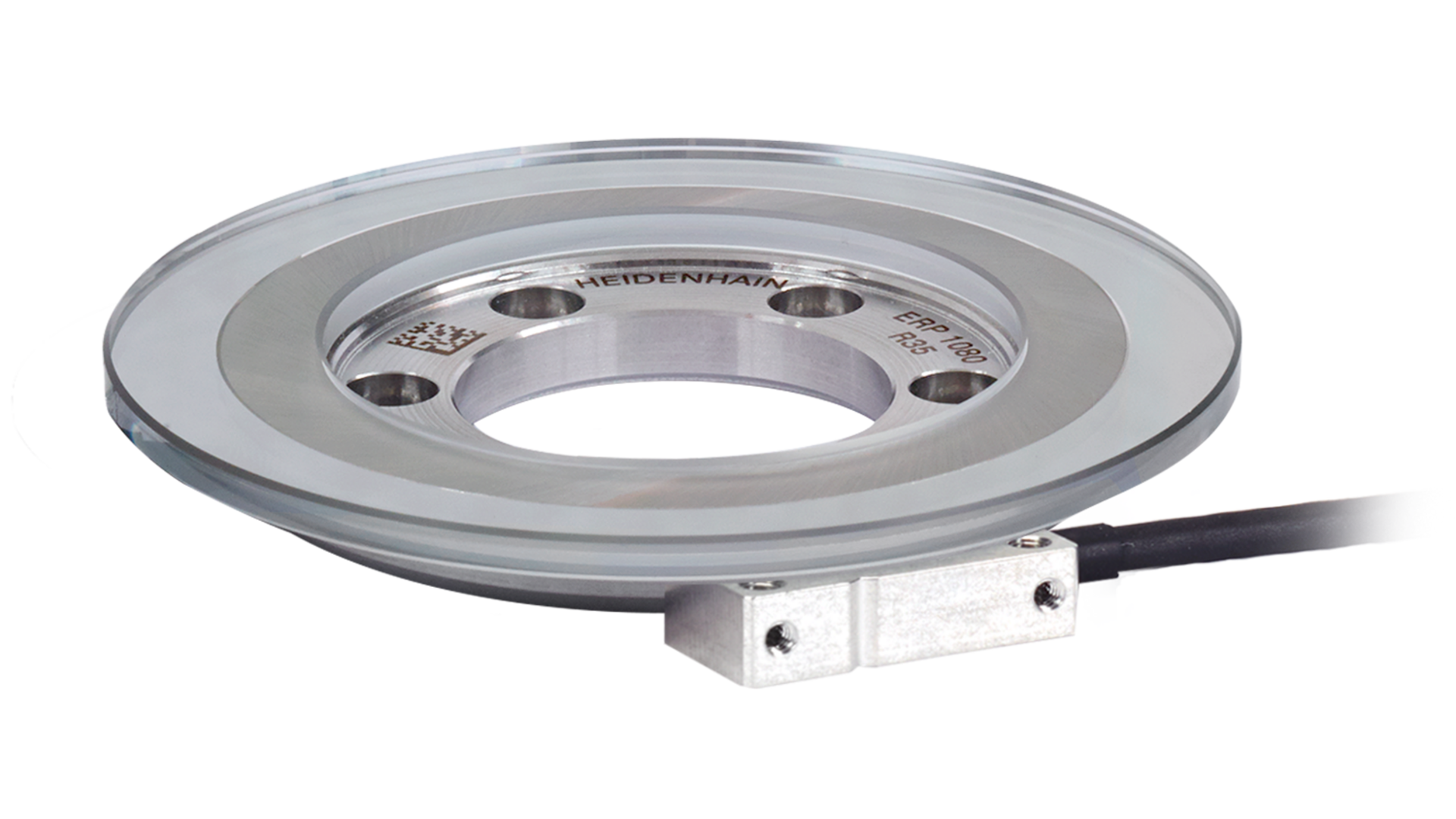

Sistema angular de medida modular ERP 1000: las aplicaciones de alto nivel, redefinidas
Con la nueva serie ERP 1000, HEIDENHAIN aumenta su catálogo de sistemas angulares de medida modulares con palpación óptica. Gracias a sus características especiales, la serie ERP 1000 redefine las opciones de medición angular en las aplicaciones de alto nivel; no solo en materia de precisión, sino también mediante el ajuste flexible de la aplicación y su robustez.
La serie ERP 1000 en detalle:
- Precisión excepcional: clase de precisión de hasta ±0,9 segundos angulares
- Valores de medición estables en el tiempo: es la primera vez que se utiliza el procesamiento de la señal ASIC HSP 1.0 en un sistema angular de medida
- Calidad extraordinaria de la señal: desviación de la interpolación de hasta ±0,02 segundos angulares, ruido de posición RMS de hasta 0,002 segundos angulares
- Para aplicaciones altamente dinámicas: velocidades muy elevadas de hasta 2600 min-1
- Peso mínimo: cabezal captador 5 g, disco graduado desde 57 g
Esto hace que los sistemas angulares de medida modulares de la serie ERP 1000 sean especialmente aptos para aplicaciones en las que se requiere una regulación constante de la velocidad o una posición muy estable en reposo.
La integración flexible en la aplicación personalizada del cliente garantiza:
- Amplia gama de variantes: discos graduados en diámetros de 57 mm, 75 mm, 109 mm y 151 mm como círculo completo y versiones de segmento
- Montaje sencillo: sistema no emparejado, rango amplio de tolerancias de montaje y ajuste de señal automático
- Opciones de conexión versátiles: gran selección de versiones de cable y conector
- Dimensiones compactas: cabezal captador con longitud de 26 mm, altura de 12,7 mm, profundidad de 6,8 mm; disco graduado con una altura total de máx. 10,2 mm
